復擺顎式破碎機的生產與制造要符合破碎機械設備質量檢驗標準規范，如基本參數、式、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存、制造廠保證等等。

下文主要對復擺顎式破碎機的技術要求標準進行詳細說明。（注：該標準適用于破碎抗壓強度在250MPa以下各種礦石或巖石的復擺顎式破碎機）。

（1）一般要求

①破碎機應符合本標準的要求，并按規定程序批準的圖樣和技術文件制造。

②破碎機傳動裝置分為右裝和左裝二種。

③同型號破碎機的零部件應具有互換性。

④顎板、護板等易損件更換應方便，潤滑點位置應合理，調整裝置應靈活。

⑤軸承應有良好的密封防塵裝置，需潤滑的摩擦面應有防塵措施。

⑥破碎機應能與吸塵裝甓相連接，吸塵裝置由用戶自行制作。

（2）外觀質量

①主要機加工表面不應有拉毛、碰傷和銹蝕現象。

②破碎機焊接機架表面應平整，目測時不應有可見的凹凸不平現象。

③鋼鐵制件涂裝前表面應進行除銹，其除銹等級不低于GB/T 8923—1988中St2的要求。

④涂漆表面應光滑、色澤一致，不應有流掛、脫殼和漏涂等缺陷.

（3）零件質量

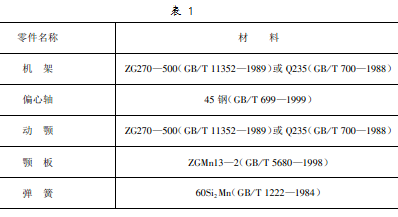

①制造破碎機主要零件的材料，其力學性能不低于表1所述材料的要求。

②必要時，偏心軸應進行超聲波探傷并應符合JB/T5000.15—1998中V級的規定。當采用其他方法探傷時應符合相應標準的規定。

③焊接結構件的焊接質量應符合—JB/T5000.3—1998的規定。

④機架等主要焊接結構件的尺寸公差、角度公差應符合JB/T5000.3—1998中B級的規定，形位公差應符合F級的規定。一般要求焊接結構件的尺寸公差、角度公差應符合JB/T5000.3—1998中C級的規定、形位公差應符合G級的規定。

⑤鑄鋼機架的鑄造質量應符合JB/T5000.0—1998的規定.

（4）整機要求

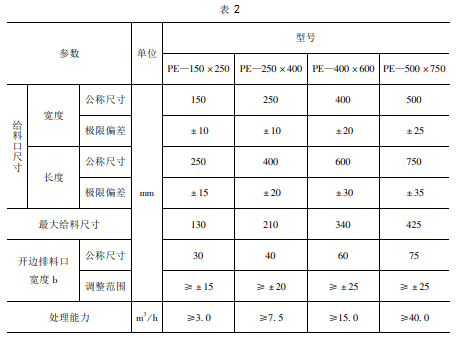

①破碎機的給料口尺寸、電動機功率等規格參數和標牌技術參數應符合表2的規定。

②破碎機的排料口寬度應均勻。排料口寬度尺寸和調整范圍應符合表2的規定。

③成套破碎機應包括：破碎機；V帶；地腳螺栓；專用工具；根據訂貨單位合同規定可提供電控箱、電動機、電動機導軌及備件。

④物料種類和抗壓強度以現場物料試驗報告或地質部門的巖石報告為準。

⑤處理能力應在開邊排料口寬度在公稱值的情況下測定。

⑥最大排料粒度大于1.6b的不應超過5%，在使用新顎板的工作條件下，排料粒度的加權平均尺寸不應大于b。

⑦破碎機首次大修期限：小于PE-900×1200不應低于8000h；大于或等于PE-900×1200不應低于12000h。

（5）安全衛生要求

①破碎機外露切削加工面的銳邊應倒鈍。

②破碎機空負荷運轉時的噪聲聲壓級不應超過85dB（A）。

③破碎機的旋轉傳動部件應有安全防護裝置。由用戶自備的安全防護裝置應在產品使用說明書和合同中予以說明。

④在掉進非破碎物或嚴重超載瞬時，破碎機的機架、動顎、偏心軸、飛輪、槽輪等主要零件不致?lián)p壞或機械、電氣、液壓等過載保護起保護作用。

（6）空負荷試驗要求

①破碎機的動顎及運動部件轉動應靈活，無卡阻現象。空負荷運轉時應無異常的響聲。

②破碎機連續空負荷運轉時間不少于2h，但必須在軸承溫度穩定1h后方能結束試運轉。

③破碎機空負荷運轉時，滾動軸承的最高溫度不大于75℃，且溫升不大于35℃。

（7）電控箱的技術要求

①電控箱操作面板應有操作指示牌。

②電控箱應有開門斷電功能或用工具時才能開啟護殼。

③電控箱應有效接地并應有明顯接地標志。

④電控箱的絕緣電阻應大于1MΩ。

⑤電控箱應進行1s耐壓試驗，試驗電壓一般具有兩倍的電氣設備額定電源電壓值或1000V，試驗1s無閃爍現象。不適宜經受該試驗的元器件應在試驗期間斷開。
